ТОП-7 модулей с AliExpress за 1 доллар: полный гайд с идеями для применения

Всем привет!

Китайские интернет-магазины предлагают огромный выбор самых разных модулей радиолюбителям. В этом подробном обзоре мы собрали семь самых полезных электронных модулей стоимостью около одного доллара (100-200 руб), с описанием каждого модуля и примерами его применения.

ВНИМАНИЕ!!! При работе с этими модулями, особенно с силовыми преобразователями и литий-ионными аккумуляторами, соблюдайте технику безопасности. Проверяйте соответствие модулей вашим задачам, не превышайте максимальные токи и напряжения, используйте качественные аккумуляторы с защитой от перегрева.

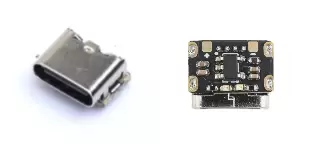

1. Модуль заряда для литий-ионных аккумуляторов

Технические характеристики:

• Компактная плата для зарядки Li-Ion аккумуляторов (типоразмеров 18650, 14500 и др.).
• Напряжение окончания заряда: 4,2 В (нормальное напряжение полностью заряженной 1 банки на 3.7V).
• Максимальный ток заряда: 600 мА.
• Линейная зарядка с защитой от коротких замыканий.
• Рабочая температура до 100 °C. Не крепите на термоклей!
• Разъём Type-C для подключения кабеля питания, параллельно отводящий тепло от модуля.

Практическое применение:

1. Ремонт бытовой техники — восстановление беспроводных наушников, электробритв или старых power bank, где вышло из строя родное зарядное устройство.
2. Автономные датчики — создание метеостанций, датчиков протечки или охранных устройств с возможностью перезарядки от USB.
3. Компактные гаджеты — изготовление карманных фонарей, портативных вентиляторов или зарядных устройств для одного аккумулятора.

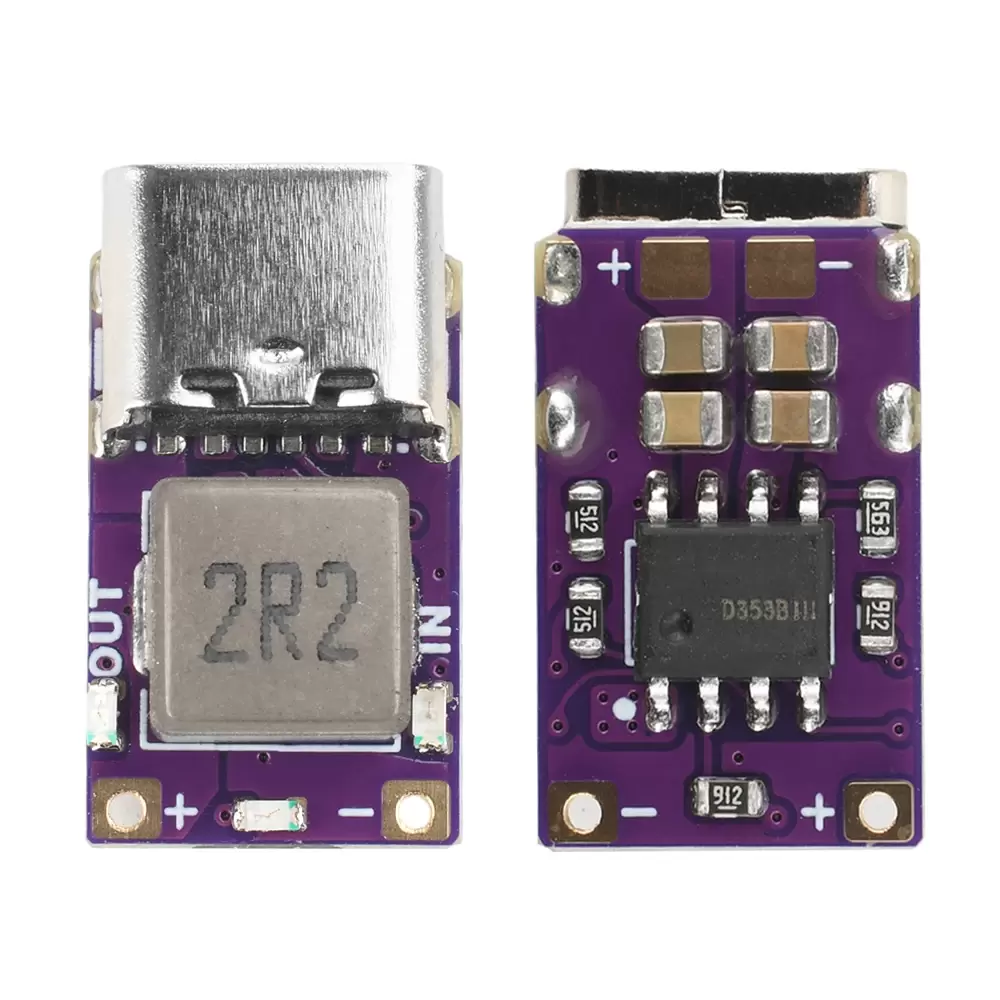

2. Модуль пауэр-банка

Технические характеристики:

• Полноценная плата для сборки power bank — только подключите аккумулятор.
• Заряд аккумулятора до 4,2 В с защитой от низкого напряжения и КЗ
• Индикация режима работы — заряд/разряд
• Индикация уровня заряда батареи миганием
• Ток заряда: до 2,4 А
• Ток разряда: до 1,5 А
• Синхронный преобразователь с высоким КПД на чипе 9742
• Двунаправленный разъём Type-C — и для заряда, и для разряда.
• Без FastCharge и PowerDelivery — только 5V на выходе.

Практическое применение:

1. Самодельные power bank — создание аккумуляторных банков любой ёмкости путём параллельного соединения нескольких элементов 18650.
2. Резервное питание для умного дома — обеспечение бесперебойной работы критически важных устройств: датчиков открытия дверей, охранных сирен или управляющих контроллеров.
3. Специализированные зарядные устройства — питание специфичной техники: портативных радиоприёмников, цифровых диктофонов, профессиональных беспроводных мышей.

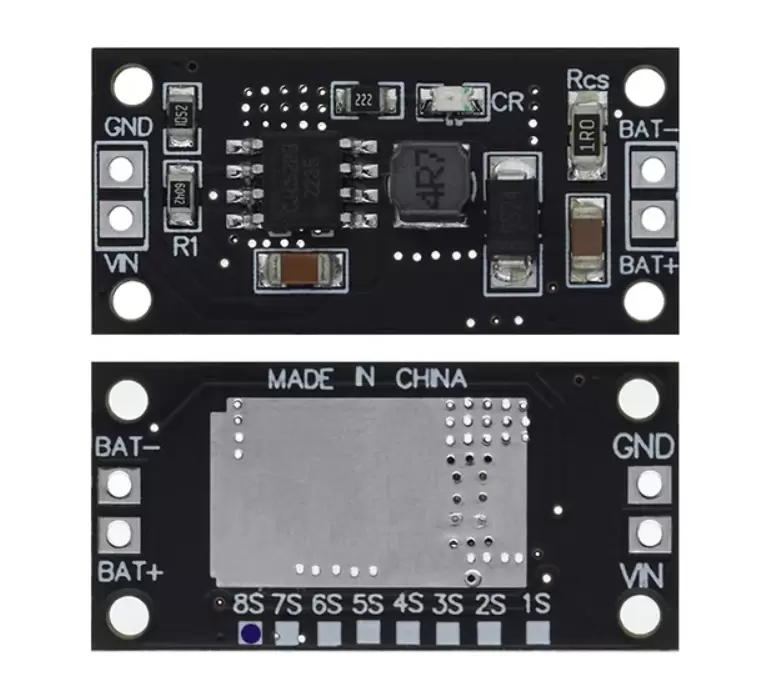

3. Модуль для Ni-MH и Ni-Cd аккумуляторов

Технические характеристики:

• Универсальное зарядное устройство для щелочных аккумуляторов
• Поддержка сборок от 1 до 8 элементов
• Питание: 4,5–5,5 В (от USB)
• Ток заряда: 230–240 мА
• Защита от коротких замыканий и переполюсовки
• Индикация заряда, зарядка по дельте напряжения

Практическое применение:

1. Домашняя зарядная станция — компактное и экономичное решение для одновременной зарядки всех «пальчиковых» (АА) и «мизинчиковых» (ААА) аккумуляторов в доме.
2. Восстановление аккумуляторов — попытка «реанимации» старых Ni-MH элементов, потерявших ёмкость, путём нескольких циклов заряда-разряда.
3. Встраиваемые решения — интеграция зарядного узла в самодельные устройства, работающие на стандартных аккумуляторах: радиоуправляемые модели, детские игрушки, измерительные приборы.

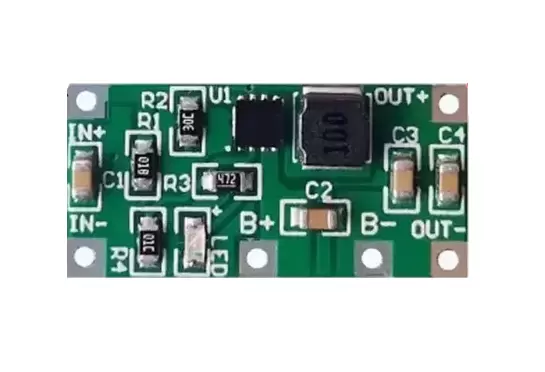

4. Модуль для создания 1,5 В батареек

Технические характеристики:

• Преобразователь Li-Ion (3,7 В) → 1,5 В
• Ток заряда: до 400 мА
• Выходной ток: до 0,5 А при стабильных 1,5 В
• Потребление в режиме покоя: всего 2–3 мкА
• Полная защита (КЗ, перезаряд, глубокий разряд)
• Синхронное преобразование, возможность одновременной зарядки и работы

Практическое применение:

1. Модернизация электроники — замена одноразовых батареек в дорогих устройствах (GPS-трекерах, профессиональных фонарях, беспроводных аудиосистемах) на перезаряжаемые Li-Ion аккумуляторы.
2. Увеличение автономности — в устройствах, требующих 2-4 батареек АА, установка одного аккумулятора 18650 с этим модулем увеличит время работы в 3-5 раз.
3. Тестовое оборудование — создание регулируемого источника 1,5 В для настройки и проверки устройств, рассчитанных на стандартные батарейки.

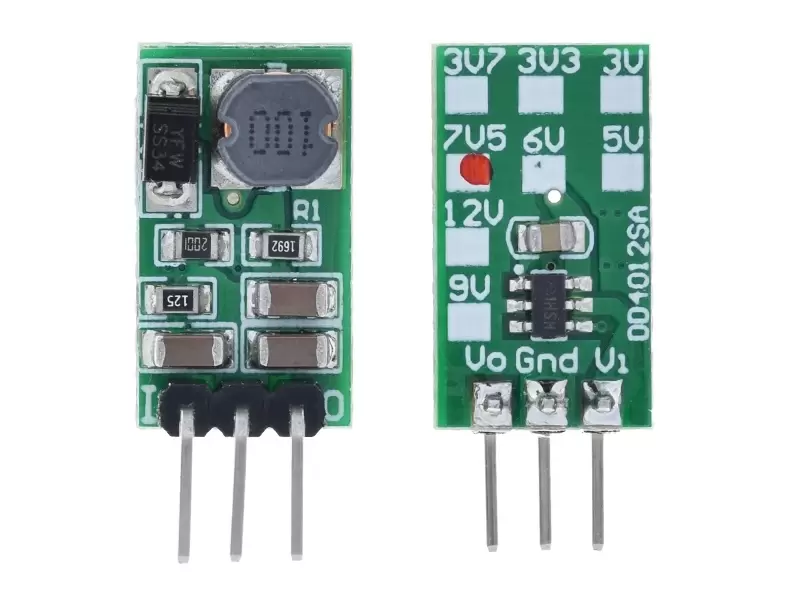

5. Импульсные стабилизаторы напряжения

Технические характеристики:

• Высокий КПД: 75–90%
• Максимальный выходной ток: до 1 А
• Выходное напряжение: до 40 В
• Защита от коротких замыканий
• Низкий уровень пульсаций (около 50 мВ)
• Работа без дополнительного радиатора

Практическое применение:

1. Понижающий стабилизатор (Step-Down):
   • Питание светодиодных лент 12В от аккумулятора шуруповёрта 18В
   • Создание стабильного источника 5В для Arduino/ESP из автомобильного прикуривателя (12В)
2. Повышающий стабилизатор (Step-Up):
   • Получение 9В для гитарных педалей эффектов от power bank (5В)
   • Питание 12В моторчиков или усилителей от одного аккумулятора 18650

6. Датчик движения на 3,18 ГГц (микроволновый)

Технические характеристики:

• Диапазон питающих напряжений: 4–28 В
• Потребление: до 3 мА
• Рабочая частота: 3,18 ГГц
• Дальность обнаружения: 5–9 м (регулируется резистором)
• Поддержка фоторезистора для работы только в темноте
• Способен обнаруживать движение через неметаллические преграды

Недостатки: Реагирует на любое движение, не различает объекты, возможны ложные срабатывания от радиопомех.

Практическое применение:

1. Скрытый монтаж — установка за декоративными панелями, пластиком или гипсокартоном для автоматического включения света в гардеробах, кладовках, под лестницами.
2. Охранные системы — организация простой сигнализации для гаража или подсобного помещения, где датчик можно спрятать от вандалов.
3. Умная вентиляция — автоматическое включение вытяжки в ванной или санузле при обнаружении движения, независимо от уровня освещённости.

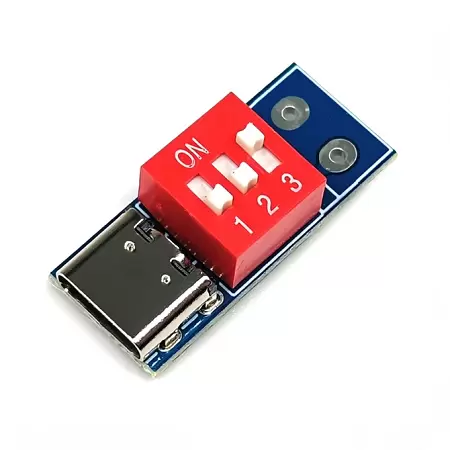

7. Триггеры для зарядных устройств (USB-C PD Trigger)

Технические характеристики:

• «Договаривается» с адаптером о выдаче повышенного напряжения
• Универсальные модели запрашивают 9, 12, 15 или 20 В
• Продвинутые версии позволяют устанавливать промежуточные значения
• Вход: Type-C, выход: клеммы для проводов или контактные площадки
• Требует совместимого адаптера с поддержкой Power Delivery

Практическое применение:

1. Мобильная мастерская — использование компактного зарядного устройства от ноутбука в качестве универсального лабораторного блока питания для экспериментов.
2. Автомобильные решения — зарядка ноутбука в дороге через мощный power bank с поддержкой PD.
3. Питание мощного оборудования — запуск мини-холодильников (12В), паяльных станций или другого оборудования от современных компактных зарядок вместо громоздких блоков питания.

Эти недорогие, но мощные модули открывают безграничные возможности для творчества, ремонта и оптимизации. Комбинируя их, вы можете создавать уникальные устройства, которые сложно или дорого купить в готовом виде. Удачных проектов!

Спасибо за внимание и удачных поделок!
