Что такое ШИМ (PWM) и где он применяется?

Всем привет!

Широтно-импульсная модуляция (ШИМ, или PWM от Pulse-Width Modulation) — это интересный и удобный метод управления электрическими сигналами, который используется в самых разных областях электроники, автоматики и энергетики для управления устройствами.

В этой статье мы подробно разберём:
✅ Что такое ШИМ и как он работает?
✅ Основные параметры ШИМ-сигнала
✅ Где применяется ШИМ? (от моторов до светодиодов и аудиотехники)
✅ Преимущества и недостатки PWM
✅ Примеры использования в быту и промышленности

Если вы хотите понять принцип ШИМ и узнать, почему он так важен в современной технике, читайте дальше!

1. Что такое ШИМ (PWM)?

Широтно-импульсная модуляция (ШИМ, PWM) — это метод управления средним значением напряжения или мощности сигнала за счёт изменения длительности импульсов при постоянной частоте.

Проще говоря, ШИМ быстро включает и выключает сигнал, регулируя не его напряжение, а скважность (отношение длительности импульса к периоду).

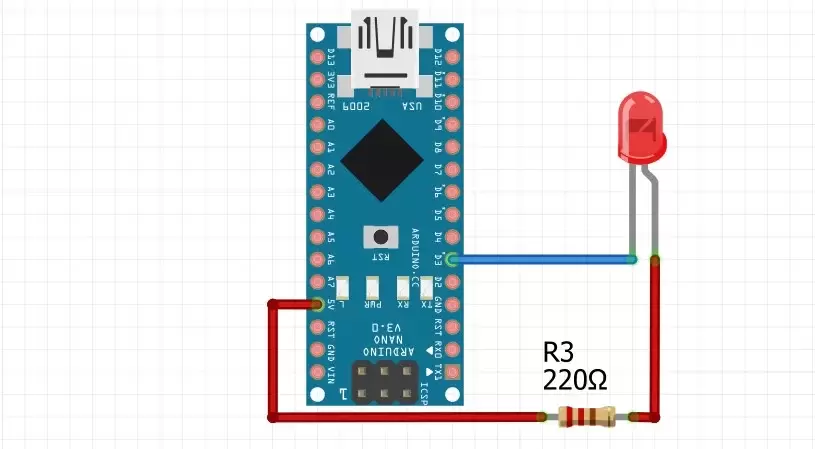

Очень грубо говоря, создаётся аналоговый сигнал. Так может показаться, если подключать через ШИМ светодиоды\лампы.

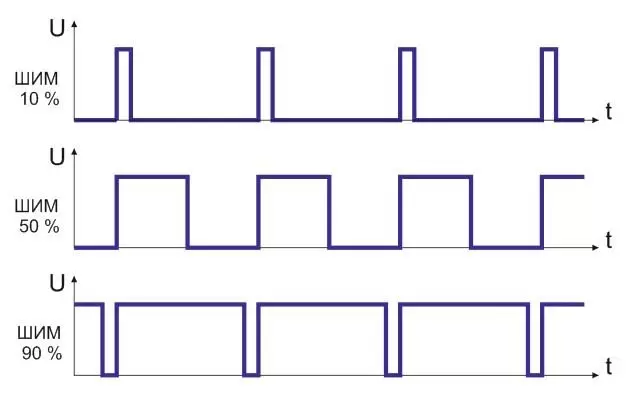

🔹 Как выглядит ШИМ-сигнал?

ШИМ-сигнал представляет собой прямоугольные импульсы с изменяемой шириной. Основные параметры:

• Амплитуда (напряжение) — например, 5 В, 12 В, 24 В. На Arduino — 5 В.
• Частота (сколько раз в секунду повторяется импульс) — например, 1 кГц, 20 кГц.
• Скважность (Duty Cycle) — процент времени, когда сигнал включен. То есть уровень от 0% до 100%. На Arduino 100% скважность это 255 уровень.

📌 Пример:

• Если скважность 50%, значит, сигнал включён половину времени. Подключенное устройство будет принимать 50% среднего напряжения, светодиод будет светиться на половину яркости.
• Если 25% — только четверть периода. Светодиод светится на четверть яркости.

Чем больше скважность, тем выше среднее напряжение на выходе.

Среднее арифметическое напряжения. Если подаётся 5В скважностью 90%, то 9 раз из 10 подаётся напряжение, 1 раз подаётся 0. Всего у нас получается 45 (сумма всех напряжений поданных) делим на количество напряжений (10) и будет 4.5 вольта. 4.5 вольта подаётся, если подаём ШИМ 5 вольт 90%.

2. Как работает ШИМ?

Принцип работы ШИМ можно объяснить на простом примере:

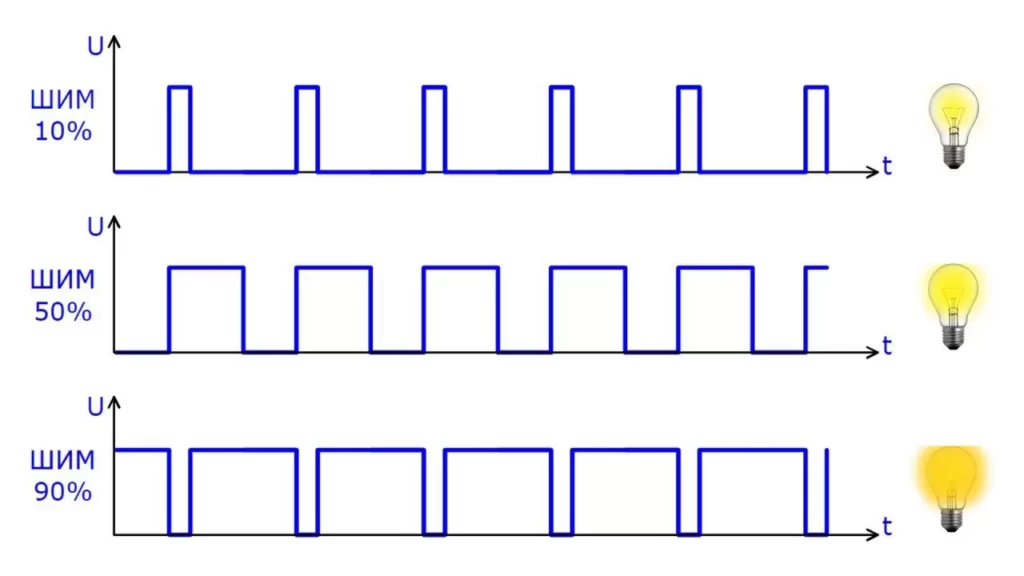

🔹 Представьте, что вы включаете и выключаете лампочку:

• Если держать её включённой постоянно — она светит на полную яркость.
• Если выключать на половину времени — яркость снизится вдвое.
• Если включать на 10% времени — свет будет едва заметен.

ШИМ делает то же самое, но на высоких частотах (сотни или тысячи раз в секунду), поэтому человеческий глаз или электродвигатель воспринимают это как плавное изменение мощности.

📊 Формула среднего напряжения ШИМ

Uср=Uпик×tonTUср​=Uпик​×Tton​​

где:

• UсрUср​ — среднее напряжение,
• UпикUпик​ — амплитуда импульсов,
• tonton​ — время включенного состояния,
• TT — период сигнала.

3. Основные параметры ШИМ

4. Где применяется ШИМ?

ШИМ используется везде, где нужно плавно регулировать мощность, скорость или яркость без потерь энергии.

🔹 1. Управление электродвигателями

• Двигатели постоянного тока (вентиляторы, дроны, роботы).

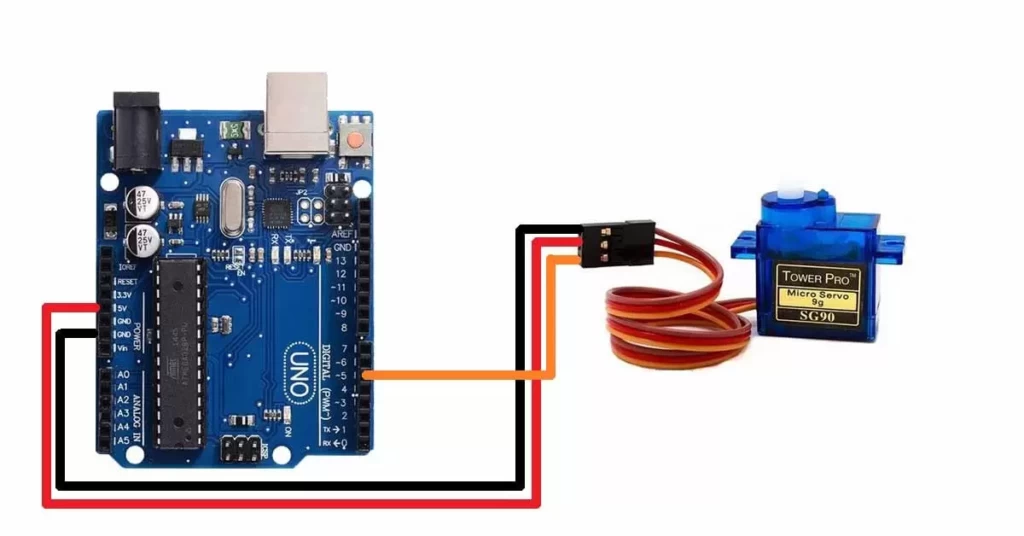

• Шаговые и сервомоторы (3D-принтеры, CNC-станки).
• Электромобили (регулировка скорости).

🔹 2. Светодиодные технологии (диммирование)

• Подсветка экранов (мониторы, телефоны, телевизоры).
• Умные лампы (изменение яркости без мерцания).
• LED-ленты и декоративная подсветка.

🔹 3. Источники питания и преобразователи

• Импульсные блоки питания (ПК, зарядные устройства).
• DC-DC преобразователи (повышение/понижение напряжения).
• Солнечные контроллеры.

🔹 4. Аудиотехника (ЦАП и усилители класса D)

• Цифро-аналоговые преобразователи (DAC).
• Усилители звука (высокий КПД, мало тепла).

🔹 5. Тепловое управление (нагреватели, печи)

• Пайка (паяльные станции).
• 3D-принтеры (нагревательный стол, экструдер).

🔹 6. Автомобильная электроника

• Регулировка оборотов вентиляторов.
• Управление стеклоподъёмниками.

5. Преимущества и недостатки ШИМ

✅ Преимущества:

✔ Высокий КПД (почти нет потерь на нагрев).
✔ Простота реализации (микроконтроллеры, таймеры).
✔ Точное управление мощностью.
✔ Компактность схем.

❌ Недостатки:

✖ Возможны электромагнитные помехи (нужен фильтр).
✖ Мерцание на низких частотах (в светодиодах).
✖ Требует точной настройки параметров.

6. Примеры использования ШИМ в быту

🔸 Диммер для лампы – регулировка яркости без потерь энергии.
🔸 Зарядное устройство – стабилизация тока и напряжения.
🔸 Вентилятор ПК – плавное изменение скорости.
🔸 3D-принтер – управление нагревателем и моторами.

Вывод

ШИМ — это ключевая технология в современной электронике, позволяющая эффективно управлять мощностью без лишних энергопотерь. Она применяется в двигателях, светодиодах, блоках питания, аудиотехнике и даже в умных домах.

📢 Если вам нужно регулировать скорость, яркость или напряжение — ШИМ будет лучшим решением!

💡 Хотите глубже разобраться в теме? Пишите в комментариях, и мы подготовим ещё больше практических примеров и схем!

🚀 Пользуйтесь ШИМ и создавайте крутые электронные устройства!

А если вам что-то не понятно, пишите в чат Telegram или мне в личку! Разберёмся вместе!

Спасибо за внимание! =)
