Как работает UART (интерфейс общения устройств)? Подробное руководство для Arduino и электроники

Всем привет! 🙂

В этой статье рассмотрим, как работает интерфейс общения микроконтроллеров — UART. Начинаем!

UART (Universal Asynchronous Receiver-Transmitter) — один из самых распространённых интерфейсов последовательной связи в микроконтроллерах, включая Arduino. Он используется для обмена данными между устройствами без тактового сигнала, что делает его простым и удобным для многих проектов.

В этой статье мы разберём:

• Что такое UART и зачем он нужен?
• Принцип работы UART (асинхронная передача данных)
• Скорость передачи (бодрейт), стоп-биты, биты чётности
• Аппаратный и программный UART в Arduino
• Примеры кода для работы с UART
• Распространённые проблемы и их решение

1. Что такое UART и зачем он нужен?

UART — это аппаратный модуль (или программная реализация), который преобразует параллельные данные (например, 8-битный байт) в последовательный поток битов и наоборот. Он используется для:

• Обмена данными между микроконтроллерами (Arduino, ESP, STM32 и др.)
• Подключения датчиков (GPS, Bluetooth-модули, MP3 Module)
• Общение с платой через компьютер, с помощью Serial Monitor в Arduino IDE
• Программирование микроконтроллеров через программаторы USB-UART (например, CH340)

Основные особенности UART:
✔ Асинхронный — не требует тактового сигнала (в отличие от SPI или I2C).
✔ Двунаправленный — передача (TX) и приём (RX) работают независимо.
✔ Гибкие настройки — скорость (самые популярные скорости — 9600 и 115200), биты данных, контроль чётности.

2. Как работает UART? Асинхронная передача данных

UART передаёт данные по одному проводу (TX → RX) в виде последовательности битов. Рассмотрим формат кадра:

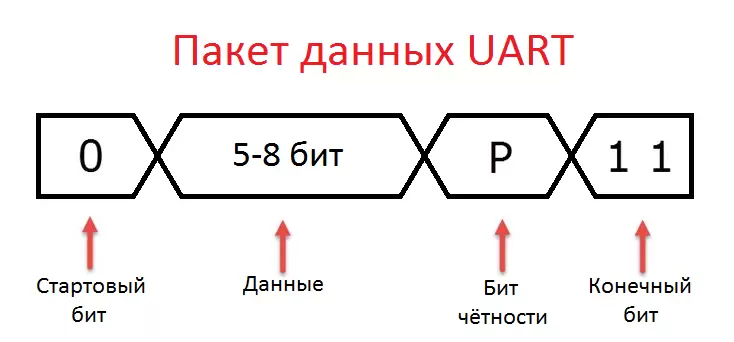

Структура UART-кадра

Каждый переданный байт «упаковывается» в кадр:

1. Стартовый бит (0) — сигнализирует о начале передачи.
2. Данные (5–9 бит) — полезная информация (обычно 8 бит).
3. Бит чётности (опционально) — проверка ошибок.
4. Стоп-бит(ы) (1 или 2) — завершает передачу.

Пример передачи символа ‘A’ (0x41 в ASCII)

Двоичное представление: 01000001

1. Старт: 0
2. Данные: 0 1 0 0 0 0 0 1 (LSB first)
3. Стоп: 1

3. Настройки UART: скорость, биты данных, контроль чётности

Скорость передачи (бодрейт, Baud Rate)

Бодрейт определяет, сколько бит передаётся за секунду. Общие значения: 9600, 19200, 38400, 115200.

Скорость передачи настраивается в скетче:

void setup(){
   Serial.begin(9600); // Вот тут указывается скорость
}

void loop(){

}

Важно: Оба устройства (передатчик и приёмник) должны использовать одинаковую скорость! Иначе будут приниматься символы с ошибками.

Биты данных (5–9 бит)

Обычно 8 бит (стандартный размер байта), но бывают и другие варианты.

Бит чётности (Parity Bit)

Проверка ошибок передачи:

• None — без проверки (чаще всего).
• Even — чётное число единиц.
• Odd — нечётное число единиц.

Стоп-биты (1 или 2)

Определяет конец кадра. Обычно хватает 1 стоп-бита.

4. Аппаратный и программный UART в Arduino

Аппаратный UART (Hardware Serial)

В Arduino Uno (ATmega328P) есть один аппаратный UART (контакты 0 (RX) и 1 (TX)).

Пример кода:

void setup() {
   Serial.begin(9600); // Инициализация UART на скорости 9600 бод
}
void loop() {
   Serial.println("Hello, UART!"); // Отправка данных
   if (Serial.available()) {
      char data = Serial.read(); // Чтение данных }<br>}

Программный UART (SoftwareSerial)

Если аппаратных UART не хватает (например, для подключения GPS и Bluetooth), используют SoftwareSerial.

#include <SoftwareSerial.h>

SoftwareSerial mySerial(2, 3); // RX, TX

void setup() {
  mySerial.begin(9600);
}

void loop() {
  mySerial.println("Привет! Это сообщение отправлено через SoftwareSerial");
}

5. Распространённые проблемы и их решение

1. Нет данных в Serial Monitor

✅ Проверьте:

• Скорость передачи (должна совпадать в коде и мониторе).
• Правильно ли подключены RX и TX (перекрёстно: TX (выход) → RX (вход), RX (вход) → TX (выход)).

2. Мусор в данных

✅ Возможные причины:

• Разный бодрейт.
• Помехи в линии (используйте экранированные провода), обычно нормально работают обычные провода для макетных плат.

3. Конфликт аппаратного и программного UART

✅ Если используете SoftwareSerial, избегайте контактов 0 и 1 (они заняты аппаратным UART). Для удобства рекомендуется использовать соседние пины — 2 и 3, 4 и 5 и т.д.

4. Особенность использования аппаратного UART

Если вы всё-таки решили подключать модули к пинам аппаратного UART, то есть одна особенность — при прошивке платы необходимо отключать подключенные модули от пинов D0 и D1, чтобы модули не создавали помех при прошивке.

Заключение

UART — простой и эффективный способ передачи данных между устройствами. Он используется в Arduino для отладки, подключения модулей и обмена информацией.

Ключевые моменты:

• UART работает асинхронно (без тактового сигнала).
• Важно правильно настроить скорость передачи (бодрейт).
• В Arduino есть аппаратный и программный UART.

Теперь вы знаете, как работает UART, и сможете использовать его в своих проектах! 🚀

Спасибо за внимание!
