Меры предосторожности при работе с электроникой и электричеством: самое полное руководство

Всем привет!

Работа с электроникой — это увлекательный и творческий процесс, который позволяет создавать уникальные устройства своими руками. Однако будь то простой мигающий светодиод или сложная система на микроконтроллере, любая схема требует строгого соблюдения правил безопасности. Пренебрежение ими может привести не только к выходу из строя дорогостоящих компонентов, но и к возникновению пожароопасной ситуации, ожогам или поражению электрическим током.

Данная статья — это подробный гайд по основным мерам предосторожности, которые необходимо соблюдать при пайке, сборке и отладке электронных схем. Следуя этим правилам, вы обезопасите себя и свои проекты.

ВНИМАНИЕ!!! Электричество — очень серьёзная вещь, с которой нельзя шутить. Напряжение более 30V может быть опасным, а более 100V — смертельным (конечно, важна ещё сила тока, но всё равно!!). НИ В КОЕМ СЛУЧАЕ не касайтесь голыми руками (или чем-то ещё) оголённых проводом и контактов, если не уверены, под напряжением они или нет! Напряжения, используемые в простой робототехнике (от 3.3 до 20V) безопасны при небольшой силе тока — 1-2 А, поэтому трогать провода под напряжением 5V можно, но не нужно =) АРДУИНКИ РЕКОМЕНДУЮ ЗАПИТЫВАТЬ ОТ БАТАРЕЕК, АККУМУЛЯТОРОВ, POWERBANKов, но не от зарядки для телефона от розетки, чтобы в розетку какой-нибудь проводочек не попал.

1. Как правильно соединять контакты и провода

Надежность любой электронной системы начинается с качественных и безопасных соединений. Халатность на этом этапе — главная причина большинства проблем.

1.1. Пайка — лучший способ соединения

Никакие скрутки или «временные» соединения недопустимы в серьезных проектах. Все соединения проводов и контактов должны быть качественно спаяны. Пайка обеспечивает:

• Низкое переходное сопротивление: что предотвращает нагрев в точке соединения.
• Механическую прочность: провод не отломится от вибрации или случайного движения.
• Надежный электрический контакт: исключает «дребезг» и пропадание сигнала.

Используйте хороший паяльник с регулировкой температуры и припой с флюсом. Перегрев компонентов так же опасен, как и недогрев. Если температура большая, паяйте быстрее, чтобы не перегреть провод/плату.

1.2. Качественная изоляция — защита от короткого замыкания

После пайки соединение должно быть обязательно заизолировано. Оголенные контакты — прямая дорога к короткому замыканию (КЗ).

Существует два основных метода изоляции:

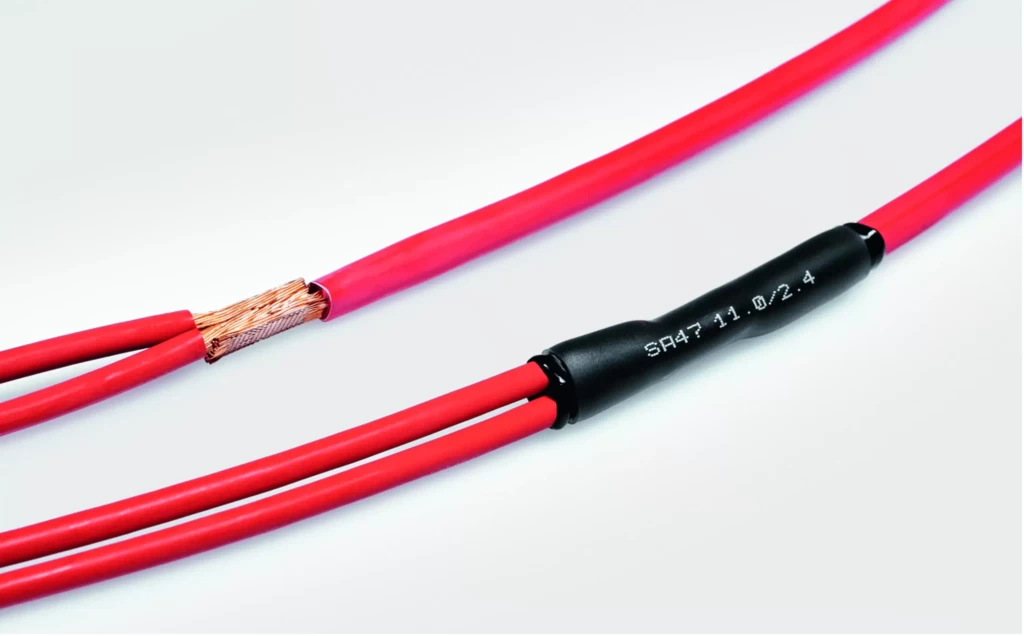

• Термоусадка (термоусадочная трубка): это лучший и самый профессиональный способ. Трубка надевается на провод до пайки, а после — сдвигается на место соединения и прогревается феном или зажигалкой (аккуратно!). Она плотно облегает контакт, обеспечивая отличную механическую и электрическую защиту.
• Изолента: классический, но менее надежный вариант. Изолента со временем может высыхать, разматываться и терять клейкие свойства. Если используете ее, наматывайте в несколько слоев с хорошим нахлестом.
• (шутка) Синяя изолента — самый надёжный метод любых соединений и изоляции.

1.3. Используем только исправные компоненты и провода

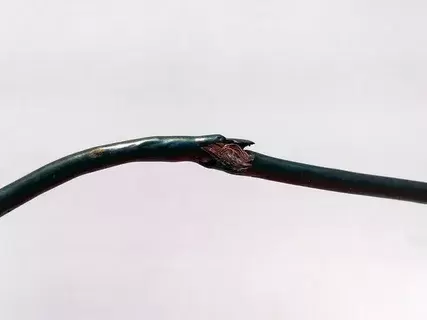

Категорически запрещается использовать провода с поврежденной изоляцией, надломами жилы или другими дефектами. Трещина на изоляции может в любой момент привести к замыканию на соседний провод или корпус. То же самое касается и других компонентов: резисторов с подгоревшими контактами, конденсаторов со вздутием и т.д. Здоровье вашей схемы начинается с здоровья ее частей.

2. Правильный порядок сборки схемы: алгоритм безопасности

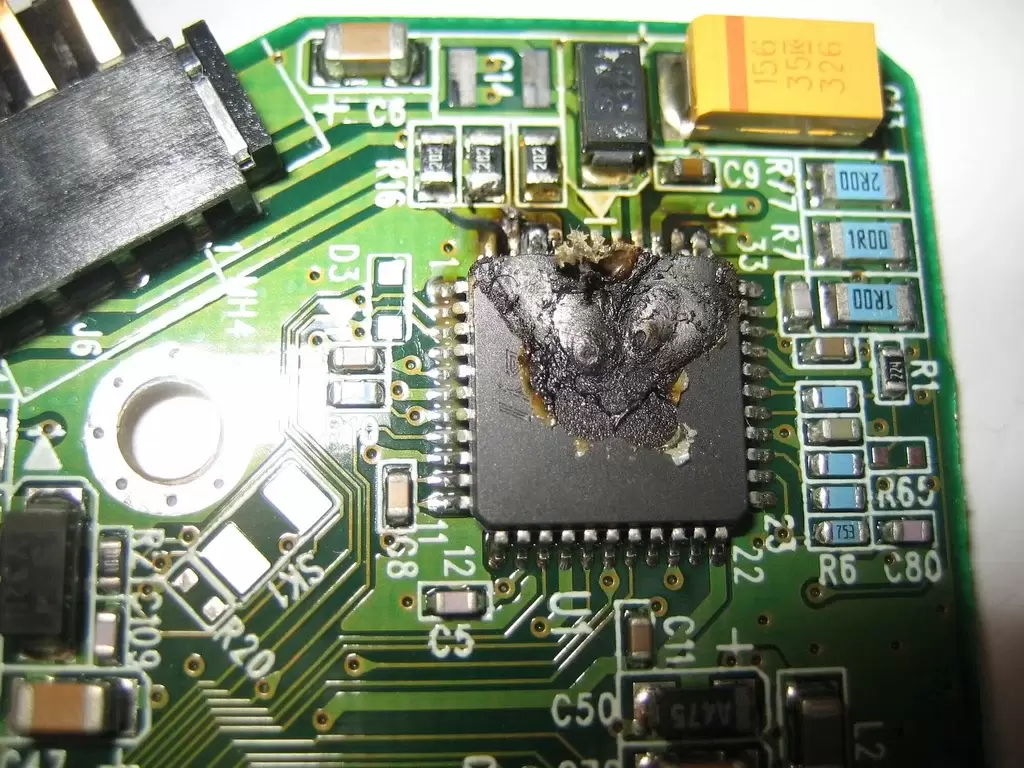

Ошибка в последовательности действий — частая причина «магического дыма», выходящего из микросхем.

2.1. Программирование до подключения

Это ключевое правило при работе с микроконтроллерами (Arduino, ESP, STM32 и др.):

1. Напишите и отладьте скетч (код) в среде разработки (IDE).
2. Подключите плату к компьютеру через USB.
3. Загрузите прошивку в микроконтроллер.
4. Полностью отключите плату и от компьютера, и от любого другого источника питания (батареи, блока питания).

Только после этого можно приступать к подключению дополнительных компонентов: датчиков, моторов, светодиодных лент и прочего.

Почему это так важно? В процессе подключения проводов вы неизбежно можете задеть соседние пины, вызвав кратковременное замыкание. Если плата в этот момент будет под напряжением, это мгновенно может спалить и порт, и сам микроконтроллер. Схема без питания гораздо более «прощающая» к подобным ошибкам.

2.2. Обязательная проверка на КЗ

После полной сборки схемы, но перед первым включением, необходимо выполнить обязательную процедуру — проверку на короткое замыкание (КЗ).

Как это сделать:

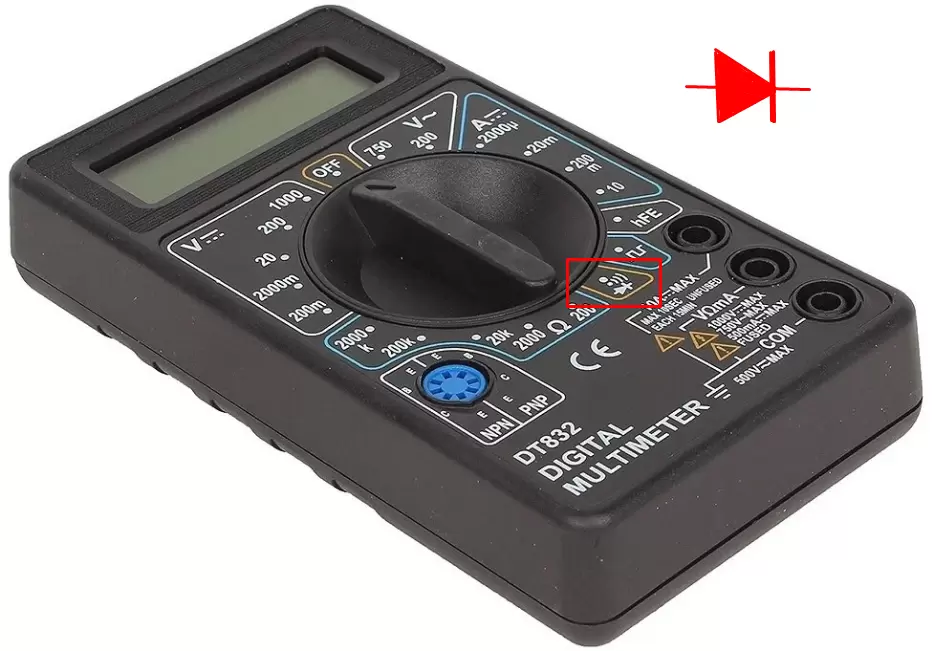

Возьмите мультиметр, переведите его в режим прозвонки (или измерения сопротивления).

• Проверьте между линией питания (VIN, 5V, 3.3V) и землей (GND). Сопротивление должно быть высоким (на экране единица или значение в кОм/МОм). Если мультиметр издает звуковой сигнал (режим прозвонки) и показывает нулевое или очень низкое сопротивление — у вас КЗ! Включать схему категорически нельзя. Проверьте, не подключили ли вы случайно где-нибудь провод питания на землю или наоборот.
• Проверьте соседние линии данных, между которыми не должно быть контакта.

Эта простая пятиминутная проверка спасла бесчисленное количество устройств от гибели.

3. Нюансы работы с подтягивающими резисторами

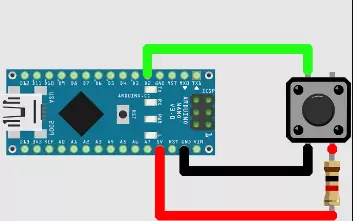

Подтягивающие резисторы часто используются для цифровых входов (например, для кнопки), чтобы исключить «плавающее» состояние пина.

Золотое правило: номинал подтягивающего резистора должен быть именно таким, как указано в схеме или даташите. Чаще всего это 10 кОм.

Почему нельзя ставить резистор меньшего номинала (например, 100 Ом)?
По закону Ома, через резистор пойдет слишком большой ток. Формула I = V / R. Для 5V и 100 Ом это 0.05 А (50 мА). Это создаст чрезмерную нагрузку на выход питания микроконтроллера, вызовет его нагрев и, по сути, приведет к короткому замыканию по току, что может повредить пин.

Почему нельзя ставить резистор большего номинала (например, 1 МОм)?
Слишком большое сопротивление может не справиться с своей задачей и не «подтянуть» уровень напряжения до нужного значения из-за собственных паразитных емкостей входа микросхемы. Это не вызовет КЗ в классическом понимании, но может привести к нестабильной работе схемы, ложным срабатываниям и ошибкам. В высокочастотных схемах это также критично.

Поэтому использование резистора точного номинала — это не придирка, а мера предосторожности, обеспечивающая стабильность и долговечность работы устройства.

Заключение

Соблюдение мер предосторожности при работе с электроникой — это не скучный свод правил, а ваш главный инструмент для создания надежных и долговечных устройств.

• Пайка и изоляция — защита от физических замыканий.
• Правильный порядок сборки (программирование -> отключение -> подключение компонентов) — защита микроконтроллера.
• Проверка на КЗ мультиметром — финальная и обязательная проверка перед включением.
• Внимание к номиналам компонентов — гарантия корректной электронной логики схемы.

Потратьте немного больше времени на подготовку и проверку, и ваши проекты будут радовать вас годами, а процесс их создания будет оставаться безопасным и приносящим удовольствие.

Спасибо за внимание! =)
