КУРС ПО ARDUINO — Урок 3: Устройство платы Arduino
Всем привет! Это уже третий урок из моего курса по Arduino для начинающих.
В этом уроке мы разберёмся, как устроена плата Arduino, как подключаются провода и модули.
В целом, все Arduino устроены одинаково — микроконтроллер на плате с пинами, и у большинства моделей USB разъём с USB преобразователем.
Рассмотрим подробно две самые популярные модели Arduino — Uno и Nano.
УСТРОЙСТВО ARDUINO UNO
Устройство платы Arduino Uno:
- Текстолитовая плата 7 х 5 см
- Микроконтроллер Atmega328P
- USB-UART преобразователь CH340G
- USB разъём
- Разъём питания
- Цифровые пины 0-13 (14 пинов)
- Среди цифровых пинов 6 пинов с ШИМ (3, 5, 6, 9, 10 и 11)
- Аналоговые входы А0-А7 (8 пинов, на плате UNO распаяны не все аналоговые входы микроконтроллера)
- I2C пины — SCL & SDA
- Пины питания — три пина GND, два пина 5v, один пин 3.3v
- Пин RESET для перезагрузки
- Встроенные преобразователи на 5 и на 3.3 вольта
- 4 светодиода — индикатор включения, управляемый светодиод (BUILTIN_LED), индикаторы передачи данных.
Пины типа female расположены на лицевой стороне платы, на лицевой стороне расположены USB разъём и все микросхемы и радиодетали.
Теперь рассмотрим устройство другой платы.

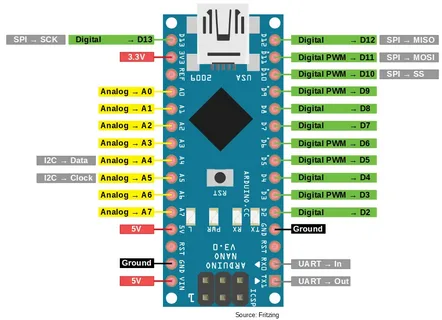

УСТРОЙСТВО ПЛАТЫ ARDUINO NANO
- Текстолитовая плата 6 х 2 см
- Микроконтроллер Atmega328P либо Atmega128
- USB-UART преобразователь CH340G
- USB разъём
- Цифровые пины 0-13 (14 пинов)
- Среди цифровых пинов 6 пинов с ШИМ (3, 5, 6, 9, 10 и 11)
- Аналоговые входы А0-А5 (6 пинов)
- I2C пины — SCL & SDA на пинах А5 и А4 соответственно
- Пины питания — два пина GND, два пина 5v, один пин 3.3v, один пин VIN — Voltage IN — внешнее питание
- Пин RESET для перезагрузки
- Встроенные преобразователи на 5 и на 3.3 вольта
- 4 светодиода — индикатор включения, управляемый светодиод (BUILTIN_LED), индикаторы передачи данных.
Пины типа male и USB преобразователь CH340G расположены на обратной стороне платы, на лицевой стороне расположены USB разъём, почти все микросхемы и радиодетали.
На этом всё. Спасибо за внимание!
