Резистор — что такое, что делает и зачем нужен

Всем привет! В этой статье я расскажу что такое резистор, что он делает и для чего нужен.

Резистор — это небольшой радиокомпонент, которая уменьшает силу тока, который проходит через резистор. Используется в электронных схемах для управления микросхемами через силу тока (например, NE555 таймер), или для предотвращения выход из строя некоторых деталей, например, светодиодов, из-за превышения допустимой силы тока. На платах обозначается буквой R (resistor).

Сопротивление резисторов измеряется в Омах, килоОмах (1000 Ом) и т.д. Чем больше сопротивление резистора, тем меньше сила тока проходит через него.

ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ РЕЗИСТОРА ПО МАРКИРОВКЕ

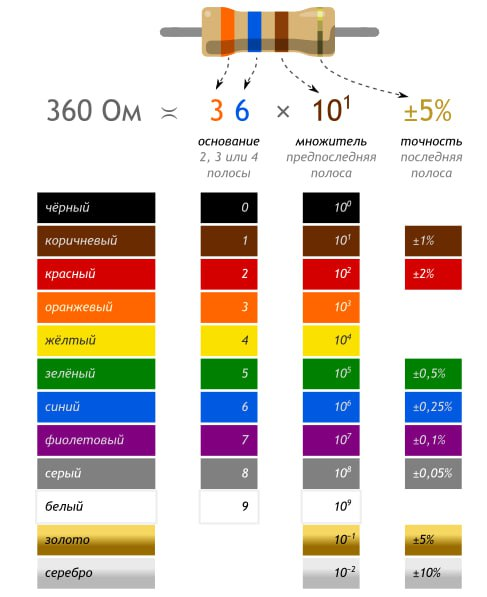

Сопротивление резистора можно определить по маркировке на корпусе. Иногда маркировка написана буквами и цифрами, но чаще встречаются резисторы с цветовой маркировкой. Расшифровать маркировку резистора можно по этой таблице.

Первые 2-4 полосы это основание, далее множитель и точность. Чтобы рассчитать сопротивление, нужно умножить основание (здесь, 36) на множитель (здесь, 10¹). Получится 360 Ом (сопротивление обозначается в омах).

ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ РЕЗИСТОРА МУЛЬТИМЕТРОМ

Также можно определить сопротивление резистора с помощью мультиметра. Ставим мультиметр в режим прозвонки, прикладываем щупы к контактам резистора, смотрим показания. Например, если показания равны 220 (показания могут быть чуть другими, от 200 до 240), значит, этот резистор на 220 Ом. Если показания от 900 до 1100, значит, резистор на 1000 Ом, или 1 килоОм.

КОРПУСА РЕЗИСТОРОВ

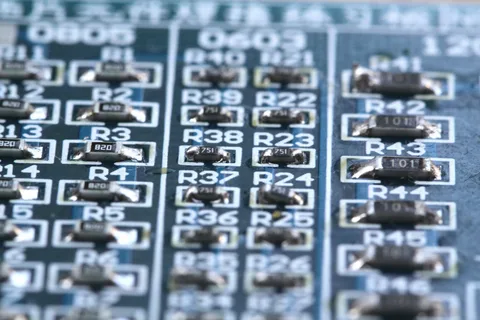

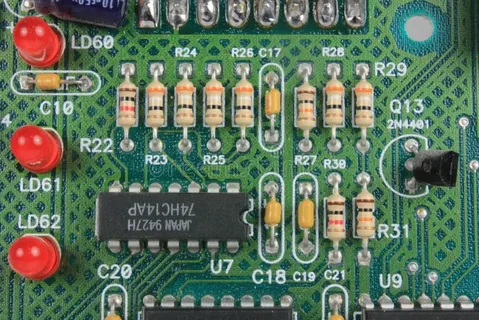

Резисторы также бывают в разных корпусах. Самые распространённые — SMD и обычные цилиндрические. SMD используются в смартфонах, ноутбуках и ПК, и прочих компактных устройствах, чтобы не занимать много места. Обычные цилиндрические резисторы встречаются в более старых устройствах и блоках питания.

Спасибо за внимание! 😊
