Обзор платы ESP-03 с микроконтроллером ESP8266

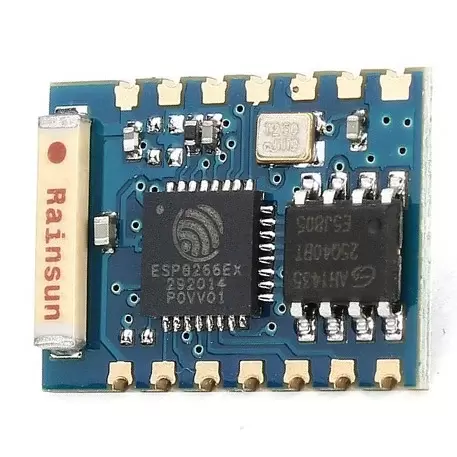

Плата ESP-03

Всем привет! В этой статье рассмотрим плату ESP-03.

ESP-03 — это один из модулей на базе микроконтроллера ESP8266, который отличается своим форм-фактором и набором выводов. Этот модуль является частью линейки ESP8266 и предназначен для использования в проектах, где требуется беспроводное подключение и компактность. ESP-03 часто применяется в IoT-устройствах, умном доме, автоматизации и других сферах.

Основные характеристики ESP-03:

  • Микроконтроллер: ESP8266EX.
  • Тактовая частота: до 160 МГц.
  • Wi-Fi: поддержка стандарта 802.11 b/g/n (2,4 ГГц).
  • GPIO: 9 выводов, включая GPIO0, GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14, GPIO15 и GPIO16.
  • Память: 1 МБ встроенной флеш-памяти.
  • Интерфейсы: UART (для программирования и обмена данными).
  • Напряжение питания: 3,3 В (не рекомендуется подавать больше, чтобы не повредить модуль).
  • Потребляемый ток: около 80 мА в режиме передачи данных.
  • Размеры: компактный форм-фактор, 18 мм x 20 мм.

Особенности ESP-03:

  1. Компактность: ESP-03 имеет небольшие размеры, что делает его удобным для использования в проектах с ограниченным пространством.
  2. Wi-Fi подключение: Модуль поддерживает Wi-Fi 802.11 b/g/n, что позволяет легко подключать его к беспроводным сетям.
  3. Больше GPIO: По сравнению с ESP-01, ESP-03 имеет больше выводов GPIO, что расширяет возможности для подключения внешних устройств.
  4. Поддержка AT-команд: Модуль поддерживает AT-команды, что позволяет легко настраивать его для работы с Wi-Fi сетями и передачи данных.
  5. Программирование: ESP-03 можно программировать через UART с помощью Arduino IDE, PlatformIO или других сред разработки. Для этого требуется переходник USB-UART (например, CH340 или CP2102).

Подключение ESP-03:
Для работы с ESP-03 необходимо подключить его к источнику питания 3,3 В и обеспечить связь через UART. Вот основные шаги:

  1. Подайте питание на контакты VCC (3,3 В) и GND.
  2. Подключите TX модуля к RX переходника USB-UART, а RX модуля — к TX переходника.
  3. Для программирования подключите GPIO0 к GND (режим загрузки), а затем подайте питание.
  4. После прошивки отключите GPIO0 от GND и перезагрузите модуль.

Пример использования:
ESP-03 можно использовать для создания различных IoT-устройств, таких как:

  • Датчики температуры и влажности (например, с использованием DHT11 или DHT22).
  • Управление реле для включения/выключения устройств через Wi-Fi.
  • Передача данных на сервер (например, MQTT-брокер) для мониторинга и анализа.
  • Создание беспроводных сенсорных сетей.

Преимущества ESP-03:

  • Компактный размер.
  • Больше GPIO по сравнению с ESP-01.
  • Низкая стоимость.
  • Простота в использовании.
  • Поддержка Wi-Fi.
  • Возможность программирования через Arduino IDE.

Недостатки ESP-03:

  • Необходимость внешнего источника питания 3,3 В.
  • Отсутствие встроенного стабилизатора напряжения.
  • Меньшая популярность по сравнению с ESP-01 и ESP-12, что может затруднить поиск документации и примеров.

В целом, эта плата ничем особо не отличается от остальных плат ESP-(01-09). Отличие только в конструкции и количестве GPIO пинов. Так что все равно рекомендуется приобрести более популярную плату ESP-12 в виде NodeMCU или Wemos D1.

Спасибо за внимание!
