Обзор модуля ESP-09: компактный Wi-Fi модуль на базе ESP8266

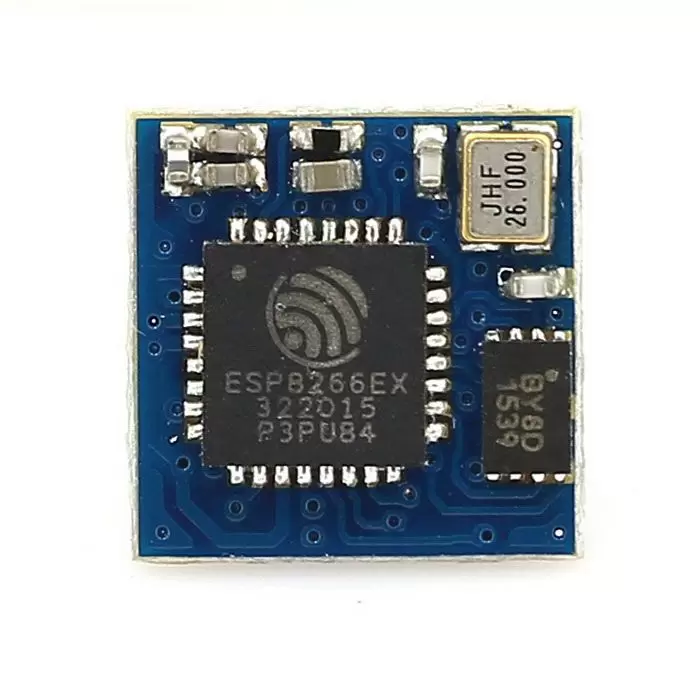

Вот так миниатюрно выглядит плата-модуль ESP-09

Всем привет! В этой статье рассмотрим очень маленькую плату из серии ESP8266 — ESP-09.

Модуль ESP-09 — это ещё один представитель семейства ESP8266, который сочетает в себе компактность, функциональность и доступность. Этот модуль идеально подходит для проектов, где требуется беспроводное подключение, но при этом важны минимальные габариты и простота использования. ESP-09 часто применяется в IoT-устройствах, умном доме, автоматизации и других сферах.

Основные характеристики ESP-09:

  • Микроконтроллер: ESP8266EX.
  • Тактовая частота: до 160 МГц.
  • Wi-Fi: поддержка стандарта 802.11 b/g/n (2,4 ГГц).
  • GPIO: 8 выводов — GPIO0, GPIO1, GPIO2, GPIO3, GPIO12, GPIO13, GPIO14, GPIO15.
  • Память: 1 МБ встроенной флеш-памяти.
  • Интерфейсы: UART (для программирования и обмена данными).
  • Напряжение питания: 3,3 В (не рекомендуется подавать больше, чтобы не повредить модуль).
  • Потребляемый ток: около 80 мА в режиме передачи данных, максимальный ток на GPIO пинах 6-12 мА.
  • Размеры: очень маленький размер, 17 мм x 16 мм.
  • Антенна: припаивается отдельно.

Особенности модуля ESP-09:

  1. Компактность: ESP-09 имеет минимальные размеры, что делает его идеальным для проектов с ограниченным пространством. Его можно легко интегрировать в готовые устройства или прототипы.
  2. Wi-Fi подключение: Модуль поддерживает стандарт Wi-Fi 802.11 b/g/n, что позволяет подключать его к беспроводным сетям и создавать IoT-устройства.
  3. Достаточное количество GPIO: ESP-09 предлагает 9 выводов GPIO, что позволяет подключать различные периферийные устройства, такие как датчики, реле или светодиоды.
  4. Программирование: Модуль поддерживает программирование через UART с использованием Arduino IDE, PlatformIO или других сред разработки. Для этого потребуется переходник USB-UART, например, CH340 или CP2102.
  5. Поддержка AT-команд: ESP-09 поддерживает AT-команды, что упрощает настройку и управление модулем.
  6. Внешняя антенна: Антенна не распаяна на плате, есть специальный контакт для припаивания антенны.
Распиновка и описание платы-модуля ESP-09. Позаимствовано у сайта compacttool.ru

Подключение и программирование ESP-09:
Для работы с ESP-09 необходимо подключить его к источнику питания 3,3 В и обеспечить связь через UART. Вот основные шаги:

  1. Подайте питание на контакты VCC (3,3 В) и GND.
  2. Подключите TX модуля к RX переходника USB-UART, а RX модуля — к TX переходника.
  3. Для программирования подключите GPIO0 к GND (режим загрузки), а затем подайте питание.
  4. После прошивки отключите GPIO0 от GND и перезагрузите модуль.

Примеры использования ESP-09:
Модуль ESP-09 может быть использован в самых разных проектах, таких как:

  • Умные датчики (температура, влажность, освещённость).
  • Управление устройствами через Wi-Fi (реле, светодиоды, моторы).
  • Передача данных на сервер (MQTT, HTTP, TCP/IP).
  • Создание беспроводных сенсорных сетей.

Преимущества ESP-09:

  • Компактный размер и удобство использования.
  • Достаточное количество GPIO для подключения периферии.
  • Низкая стоимость и доступность.
  • Поддержка Wi-Fi 802.11 b/g/n.
  • Встроенная антенна для удобства использования.
  • Возможность программирования через Arduino IDE.

Недостатки ESP-09:

  • Необходимость внешнего источника питания 3,3 В.
  • Отсутствие встроенного стабилизатора напряжения.
  • Меньшая популярность по сравнению с ESP-01 и ESP-12, что может затруднить поиск документации и примеров.

В итоге, эта плата подходит для маленьких проектов с небольшим количеством дополнительных модулей и крошечного размера.

Спасибо за внимание! 🙂
