Обзор платы LOLIN WeMos D1 MINI
Всем привет!
Недавно я приобрёл новую крутую плату — Lolin WeMos D1 MINI. И в этой статье я, конечно, расскажу про неё — характеристики, возможности, стоимость.
Пройдёмся по основный характеристикам:
Чип — ESP8266EX. Чип от китайской компании ESPressif Systems, которая делает разные чипы. Этот чип очень популярен, используется на множестве плат, например, ESP-01, WeMos D1 Mini, сегодняшней Lolin и множестве различных китайских творений с маркой ESP8266.
Самая крутая функция платы — возможность работы с WiFi (STA — клиент, AP — точка доступа, STA+AP — клиент и точка доступа сразу).
Памяти у этой платы — целых 4 мегабайта (Мб)!! Это оооочень много! На таком счастье можно делать крутые и сложные проекты веб-сервера с WiFi, всякими управляшками и прочим. Для сравнения — у Arduino Uno всего 32 килобайта памяти для скетчей и 8 килобайт оперативки 🙂 У WeMos В 100 РАЗ БОЛЬШЕ ПАМЯТИ, чем у Uno! Правда, есть ньюанс — у ESPшек оперативная и постоянная память расположены в одном объёме, и в этих 4 Мб есть приличная часть и для оперативки.
Цифровых пинов на плате — 9. Имеется даже 1 аналоговый вход.
Питается плата от 5 вольт через USB Type-C порт (через него же и программируется), а сам микроконтроллер от 3.3 вольт. Эти 3.3 в получаются из встроенного в плату преобразователя.
На моей плате имеется небольшой разъём для устройств I2C. Я пока не разобрался, как они туда подключаются 🙂
Интерфейсы связи расположены на следующих пинах:
- I2C — SCL(D1) и SDA(D2).

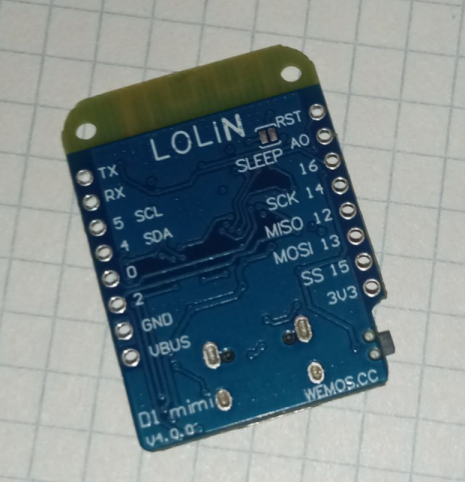

- SPI — SCK(D5), MISO(D6), MOSI(D7), CS или SS(D8).
- UART — TX и RX — пины так и называются.
Программируется плата через USB порт, обычно Micro USB и USB Type-C. Сам микроконтроллер ESP8266 не имеет поддержки USB, поэтому на плате есть USB-UART (USB-TTL) преобразователь CH340G.
Для дешевизны сборки платы все компоненты расположены с одной стороны платы.

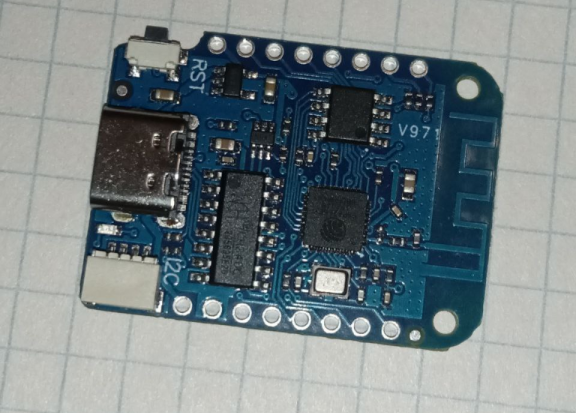

На плате расположены — микроконтроллер, преобразователь USB-UART, преобразователь на 3.3 вольта, USB порт, кварцевый резонатор, встроенный светодиод (LED_BUILTIN), конденсаторы и резисторы для микросхем (обвязка), кнопка перезагрузки микроконтроллера, разъём для устройств I2C, напечатанная антенна на плате.
ВНИМАНИЕ! Этот микроконтроллер можно запитывать только от 3.3 вольт!! При превышении напряжения микроконтроллер выйдет из строя (просто перестанет работать, либо бахнет и перестанет работать, либо перегреется и перестанет работать, либо взорвётся, загорится и перестанет работать….).
На этом пока всё. Спасибо за внимание!
