Основы электроники: светодиоды, резисторы, транзисторы, микросхемы и прочее

Всем привет! В этой статье — руководство по основным компонентам электронных схем — светодиоды, резисторы, транзисторы, конденсаторы и микросхемы. Мы рассмотрим основную информацию о том, что они из себя представляют и для чего они нужны.

Введение в электронику

Электроника окружает нас повсюду: от смартфонов до умных домов. Понимание её основ открывает двери в мир DIY-проектов, робототехники и инноваций. В этой статье мы разберём ключевые компоненты — светодиоды, резисторы, транзисторы и микросхемы — и научимся использовать их в своих схемах.

Основные компоненты электроники

1. Резисторы

Постоянные резисторы, здесь на 510 Ом

Резисторы — компоненты для уменьшения силы тока (Амперы) в цепи. Используются для предохранения чувствительных компонентов (светодиоды) от перегорания из-за большой силы тока, либо для формирования сигнала.

Как работают резисторы?

  • Подчиняются закону Ома: V=I×RV=I×R, где VV — напряжение, II — ток, RR — сопротивление.
  • Пример: Если к резистору 100 Ом приложено 5 В, ток составит I=5 В/100 Ом=0.05 АI=5В/100Ом=0.05А.

Типы резисторов:

Переменный резистор — потенциометр, 10 кОм.
  • Постоянные: Фиксированное сопротивление (например, 220 Ом для светодиодов).
  • Переменные: Потенциометры, регулирующие громкость или яркость.

Цветовая маркировка:

ЦветЗначение
Коричневый1
Красный2
Оранжевый3
……

Совет: Используйте онлайн-калькуляторы для декодирования цветовых полос. На моём сайте есть такой калькулятор.

2. Светодиоды (LED): Свет ваших проектов

Светодиоды преобразуют электрическую энергию в свет с высокой эффективностью.

Особенности работы:

  • Полярность: Анод (+, длинный контакт) и катод (-, короткий контакт). Неправильное подключение сожжет LED.
  • Питание: Обычно 1.8–3.3 В в зависимости от цвета. Главное, чтобы не была превышена сила тока (для светодиодов 3V обычно 10-20 мАч, можно ограничить силу тока резистором на 300-500 Ом), напряжение может быть чуть выше (5в например).

Расчёт резистора для светодиода:

Для светодиодов обычно используют резисторы на 300-1000 Ом, при напряжении в цепи 5V и питании светодиода 3V. Чем больше сопротивление резистора, тем тусклее будет светиться светодиод.

Формула расчёта сопротивления резистора: R — сопротивление резистора, A — напряжение питания (V), B — необходимое питание для светодиода (V), С — сила тока в цепи (Ah).

R = (A−B) / C

Калькулятор доступен по этой ссылке.

Применение:

  • Индикация — используются небольшие и слабенькие светодиоды, просто чтобы было видно, что он включен. Например, на плате Arduino светодиоды ON, TX и RX — индикационные.
  • Освещение — здесь уже используются мощные светодиоды с большим количеством испускаемого света. Например, светодиодные фары для автомобилей и прожекторы.
  • LED-матрицы — используются индикационные светодиоды для отображения каких-либо данных. Например, семисегментные индикаторы.

3. Транзисторы: Усилители и переключатели

Транзисторы управляют большими токами с помощью малых сигналов.

Основные типы:

  1. Биполярные (BJT):
    • NPN и PNP. Управляются током базы.
    • Пример: 2N2222 (NPN) для управления моторами.
  2. Полевые (FET):
    • Управляются напряжением на затворе (например, MOSFET IRF540).

Схема-пример:

Copy

База → Резистор → Управляющий сигнал
Коллектор → Нагрузка (мотор, светодиод)
Эмиттер → Земля

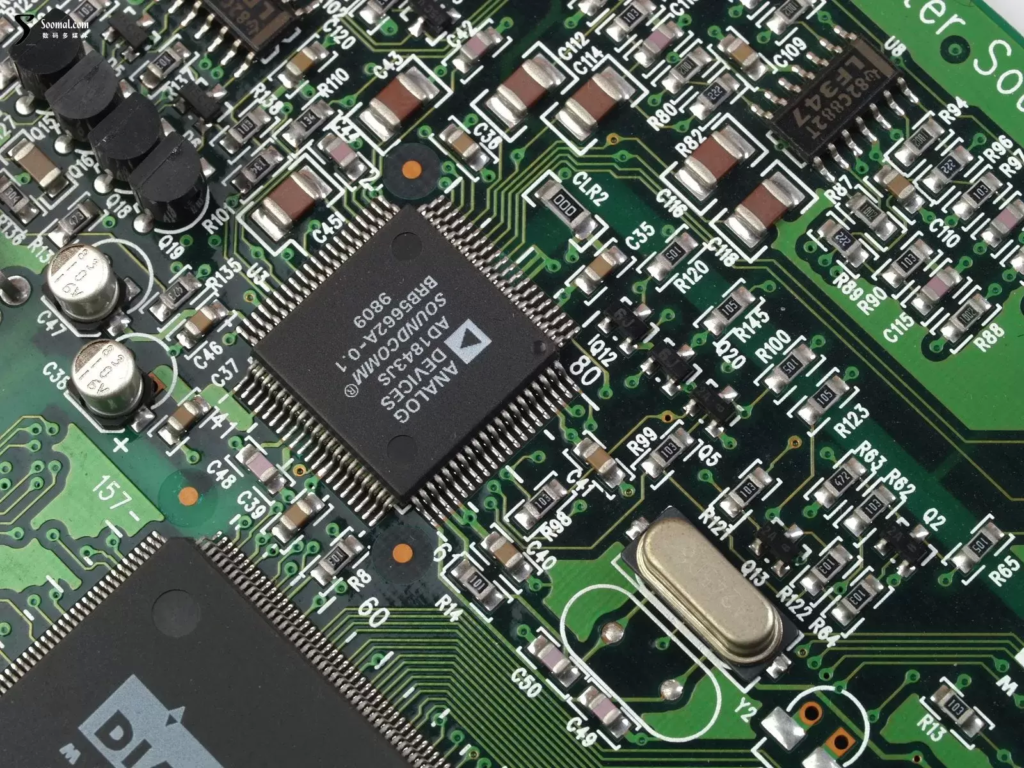

4. Микросхемы: Мозги электронных устройств

Интегральные схемы (ИС) содержат тысячи компонентов в миниатюрном корпусе.

Популярные типы микросхем:

  • Аналоговые: Операционные усилители (LM741), стабилизаторы напряжения (LM7805).
  • Цифровые: Логические элементы (AND, OR), микроконтроллеры (Arduino, ESP32).
  • Смешанные: Таймер 555 (генерация сигналов).

Пример применения таймера 555:

Создание мигающего светодиода:

  1. Подключите конденсатор и резисторы для задания частоты.
  2. Выход таймера управляет светодиодом.

5. Другие компоненты

  • Конденсаторы: Накопление энергии, фильтрация помех (электролитические, керамические).
  • Диоды: Односторонняя проводимость (выпрямление тока).
  • Реле: Электромеханические переключатели для управления высокими напряжениями.

Практические советы

  1. Паяльник и макетная плата: Начинайте с макетных плат для прототипирования.
  2. Мультиметр: Измеряйте напряжение, ток и сопротивление.
  3. Безопасность: Отключайте питание при модификации схем.

Заключение

Освоив базовые компоненты, вы сможете создавать сложные устройства — от автоматических светильников до роботов. Экспериментируйте, используйте симуляторы (например, Tinkercad), и не бойтесь ошибок!

FAQ

Q: Как выбрать резистор для светодиода?
A: Используйте формулу R=(Vист−VLED)/ILEDR=(Vист​−VLED​)/ILED​.

Q: Чем MOSFET лучше биполярного транзистора?
A: MOSFET-ы эффективнее в управлении мощными нагрузками и меньше нагреваются.

Q: Где купить компоненты?
A: Интернет-магазины (AliExpress, ChipDip), локальные радиорынки.

Теги: основы электроники, светодиоды, резисторы, транзисторы, микросхемы, DIY проекты

Эта статья оптимизирована под SEO: ключевые слова в заголовках, структурированные списки, практические примеры. Используйте её как стартовую точку для погружения в мир электроники!
