Потенциометр: что такое, как подключается, как работает

Всем привет! В этой статье я расскажу что такое потенциометр, как он работает и как подключается к Arduino.

Потенциометр — радиодеталь, меняющая сопротивление при повороте ручки (подстроечный резистор).

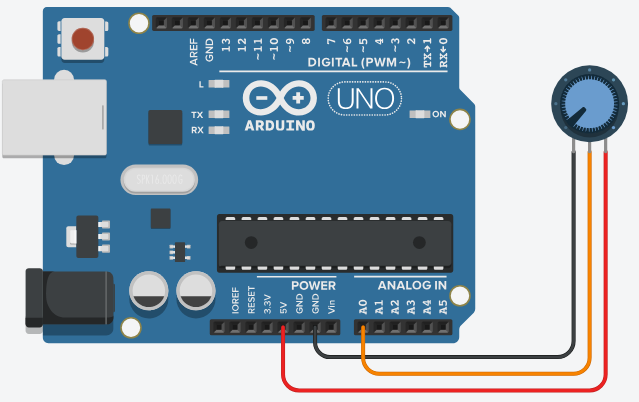

Имеет 3 контакта — первый контакт это земля (GND), второй контакт это выход аналогового сигнала (подключаем к аналоговому входу Arduino), третий контакт это питание (5V). Схему подключения можно рассмотреть выше.

Внутри потенциометра находится дорожка из резистивного вещества, на концы которой подаётся питание, а по дорожке двигается контакт (на картинке обозначен как Движок), который прикреплён к ручке, он принимает напряжение. Чем ближе контакт к контакту питания, тем больше будет напряжение на выходном контакте.

Потенциометр всегда подключается к одному из аналоговых входов Arduino, так как другие пины не могут считать показания с него.

Применяется потенциометр для плавной настройки любых параметров — яркость света, поворот сервопривода и т.д.

Спасибо за внимание! 😊
