Диорама "Буханка МЧС Спасатели в бездорожье"

Всем привет! Недавно я сделал первую большую диораму и сейчас я про неё расскажу.

Компоненты для диорамы:

Гипсовая плита 30 см х 30 см х 2 см.
Сборная модель УАЗ 3909 Звезда 1/43.
Клей и краски для модели и гипсовой плиты.
Белые SMD светодиоды — 2 шт.
Красные SMD светодиоды — 2 шт.
Обычные синие светодиоды — 2 шт.
Проводочки и всякие паяльные штуки.
Термоусадочная трубка разных диаметров (не обязательно, но с ней гораздо лучше).
Любая Arduino или ESP или ATTiny.
Провода папа-мама — 5 шт.
Гребёнка на 5 пинов.
Прямые руки 😊

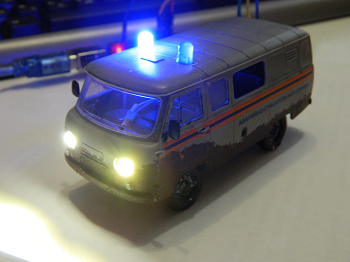

На Новый год 2024 я купил себе сборную модель от Звезды «УАЗ 3909 МЧС«. Почти полностью собрал её, и решил встроить в неё подсветку — фары, габаритные огни и мигалку.

Собственно, что я и сделал. Спаял 2 белых SMD светодиода, чтобы они включались от двух проводов сразу оба, красные такие же (из светодиодной ленты позаимствовал 😊) так же спаял. Потом хотел тоже SMD светодиоды синие для мигалки взять, но не нашёл таких тонких проводов, чтобы светодиоды в стробоскоп модели вмонтировать. Поэтому решил сделать «проблесковые маяки» из двух обычных светодиодов.

В общем, спаял их вместе минусовыми лапками и припаял провод, а к плюсовым провода отдельные припаял. Получилось 3 провода — плюс, плюс, минус.

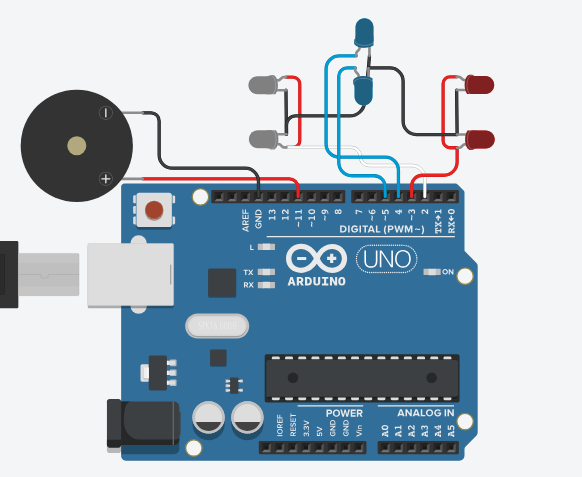

Минусы всех светодиодов припаял к одному проводу, итого получилось 4 плюса и 1 общий минус. Вывел эти 5 проводов в днище машинки-модели и припаял гребёнку с пинами, чтобы подключать к Arduino удобно было.

Гипсовая плита делается очень просто — смешиваем гипс в соотношении, указанном на упаковке гипса. Смешиваем, заливаем в форму, ждём застывания. Пока гипс застывает, расскажу как сделать форму 🤣🤣🤣.

Я взял гофрированный картон, сделал из него «коробочку» сторонами 30х30 см, высотой 5-6 см. Обклеил прозрачным скотчем, чтобы не промок картон 🤣🤣🤣. В эту форму и залил.

Когда плита застыла, вытаскиваем аккуратненько её из формы (вернее, снимаем с плиты форму 🤣) и колдуем дальше. Можно разметить любую по направлению и форме дорогу, но чтобы колёса машины подходили к колее. Красим дорогу и края дороги коричневой краской (типа земля и глина). Остальное мажем клеем ПВА и обклеиваем зелёным пухом (я взял зелёную пряжу, распушил и нарезал на кусочки). Если вы продвинутый диорамист, можете флок использовать 😊.

Один из шагов в сборке диорамы — сборка модели. Этот процесс описан в инструкции к модели.

Если захотите повторить проект, вот код для Arduino (для ESP тоже подойдёт 😊):

void setup() {
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(11, OUTPUT);
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  delay(2000);
}

void loop() {
  for(int i=0; i<11; i++){
    for(int i=600; i<700; i++){
      tone(11,i);
      delay(1);
      digitalWrite(4, LOW);
      digitalWrite(5, HIGH);
    }
    for(int i=700; i>600; i--){
      tone(11,i);
      delay(1);
      digitalWrite(4, HIGH);
      digitalWrite(5, LOW);
    }
  }
  noTone(11);
  delay(250);
  for(int i=0; i<6; i++){
    tone(11, 600);
    delay(250);
    digitalWrite(4, LOW);
    digitalWrite(5, HIGH);
    delay(250);
    tone(11, 300);
    delay(250);
    digitalWrite(4, HIGH);
    digitalWrite(5, LOW);
    delay(250);
  }
}

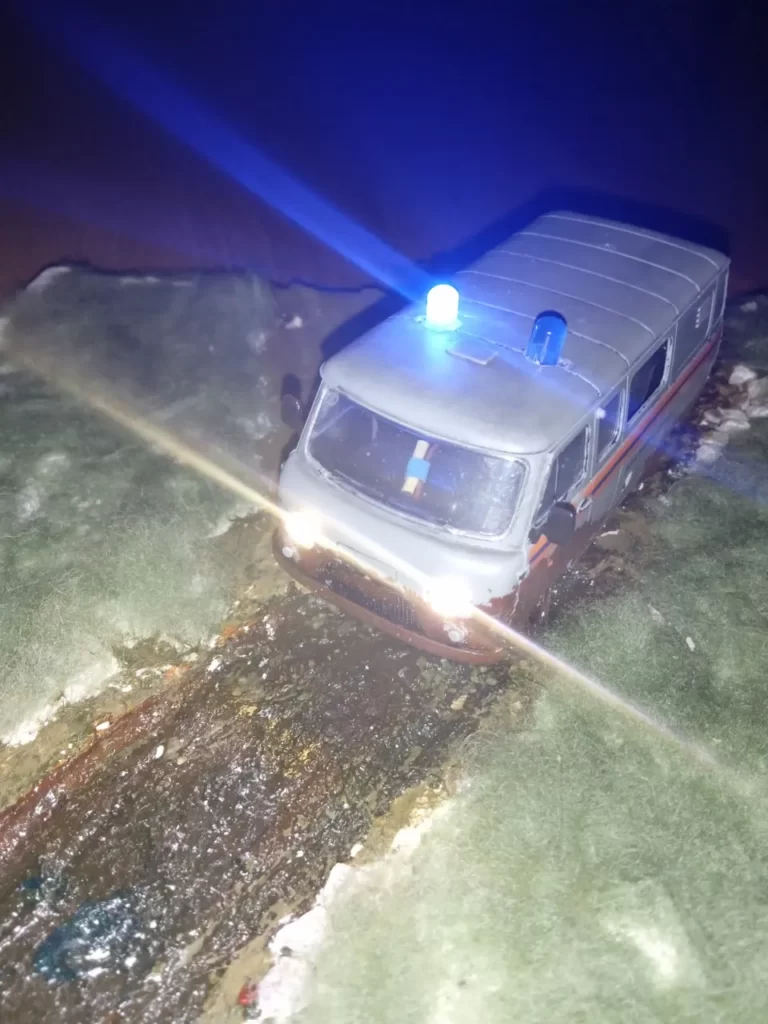

Фотографии диорамы:
